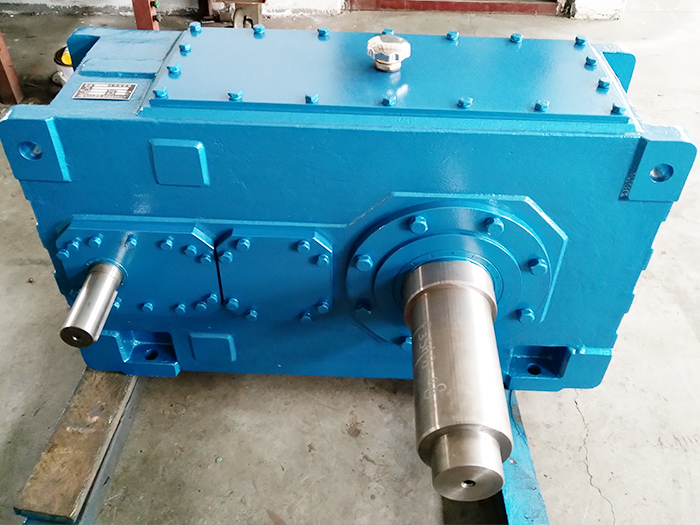

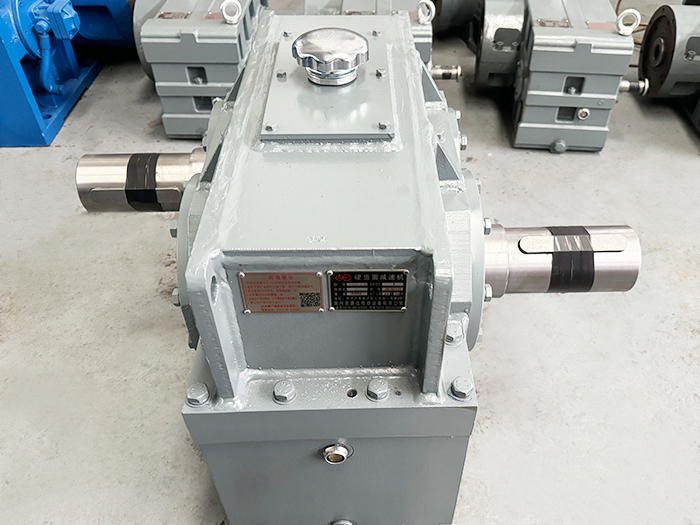

HB系列大功率齿轮箱

一、概述:

1、该系列产品采用高度模块化设计，实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。传递功率大，运转可靠性高。

2、该系列产品安装方式灵活，可卧式或者立式安装，也可按用户要求进行其他形式安装。敬请垂询。

3、在正确选型(包括选用适当的使用系数)和正常使用维护的条件下，减速机(除易损件外)的主要零部件寿命一般不低于50000小时。易损件包括润滑油、油封以及轴承。

二、特点:

摆动底座式、扭力臂式。输入方式:电机联接法兰、轴输入。输出方式:带平键2、安装方式:卧式、立式、的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。

1、该系列产品有3~26型规格，减速传动级数有1~4级，速比1.25~450。和CR、K、S系列组合得到更大的速比。

2、安装方式:卧式、立式、摆动底座式、扭力臂式。输入方式:电机联接法兰、轴输入。输出方式:带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。

3、采用吸音箱体结构、较大的箱体表面积和大风扇，齿轮箱的主要零部件圆柱齿轮和螺旋锥齿轮采用了高强度合金钢材质。齿轮经渗碳、淬火、磨齿工艺加工。齿轮精度为GBI0095-88.6级。齿面硬度HRC58-62。齿轮磨齿时采用低噪音的修行技术，使整机的温升、噪声降低、运转的可靠性得到提高，传递功率增大。
